在AD（Altium Designer 9）中放置双排20针高脚端子的具体步骤如下：
打开AD软件：启动Altium Designer 9，确保软件版本与操作系统（Windows 7 64位）兼容。

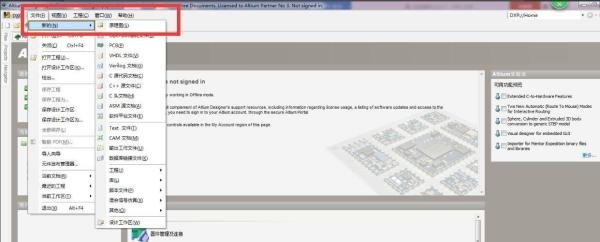

创建新原理图：依次点击菜单栏中的 文件（File） → 新的（New） → 原理图（Schematic），生成空白绘图区域。

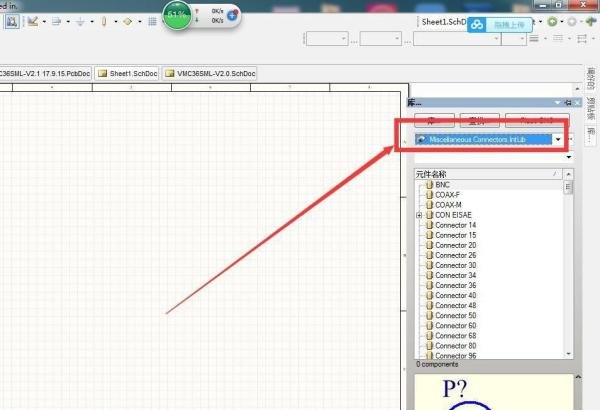

定位元件库：在软件右侧的库面板（Libraries）中，找到并选择包含双排20针高脚端子的元件库（如“Miscellaneous Connectors.IntLib”）。
搜索并放置元件：

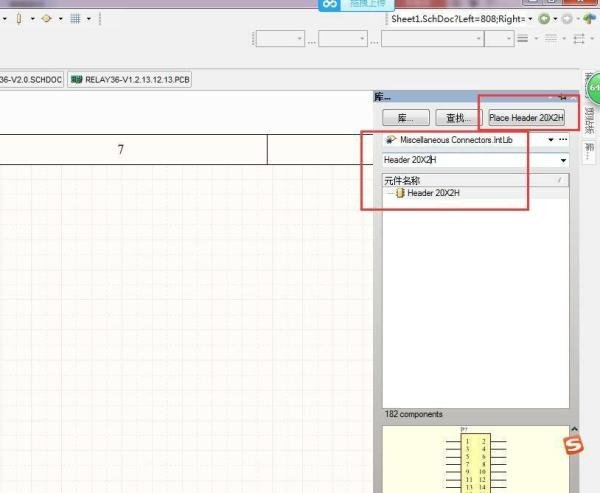

在库面板的搜索框中输入 “Header 20X2H”（双排20针高脚端子的标准命名）。
找到目标元件后，双击或点击 “Place Header 20X2H” 按钮，进入放置模式。
调整元件位置：

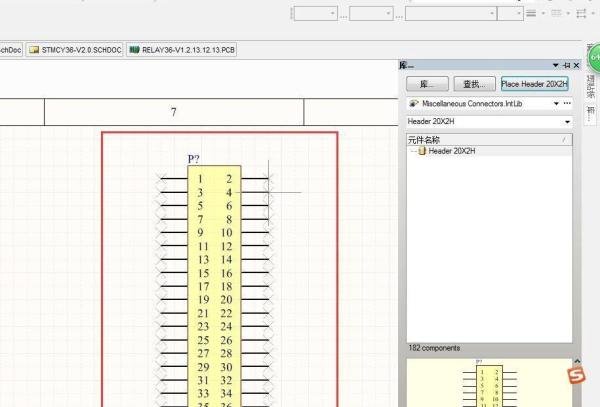

此时光标会吸附一个活动的双排20针高脚端子模型。

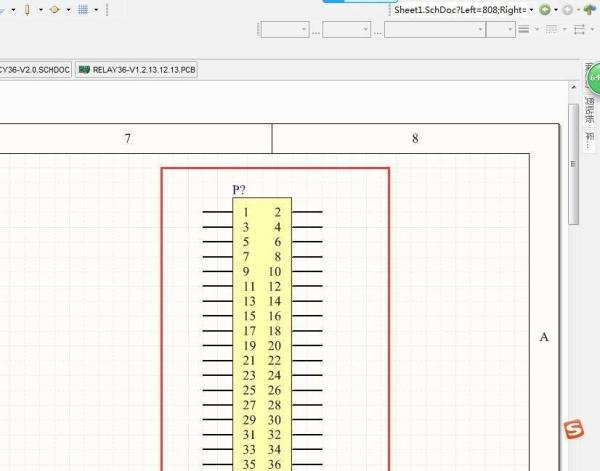

拖动元件至原理图中的合适位置，单击鼠标左键确认放置。
完成绘制：放置后，元件将固定在原理图中，可通过编辑工具调整引脚编号、网络连接等属性。
