操作设备：戴尔电脑
操作系统：win10
第一步、打开的Catia工程图模块，缺省为没有图框格式，如下图所示。

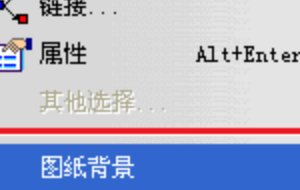

第二步、选择编辑>图纸背景完成设置后工作区域会变成灰色，如下图所示。

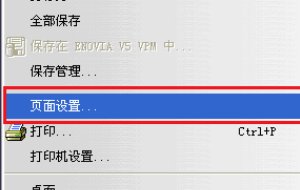

第三步、在灰色的图纸背景模式中，选择文件>页面设置，如下图所示。

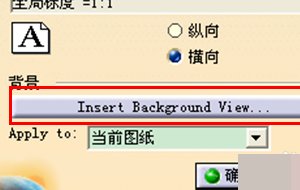

第四步、完成第三不后弹出如下对话框，选择Insert Background View，如下图所示。

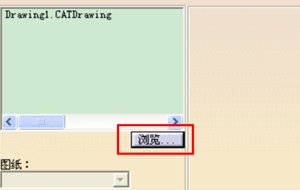

第五步、这是得到“将元素插入到图纸”的对话框，选择浏览，找到存放格式图框的文件，如下图所示。

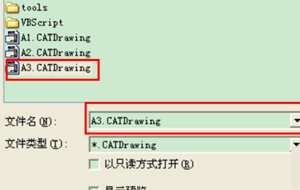

第六步、选择A3格式图框（本文中选择A3），在点击右下角打开按钮，如下图所示。

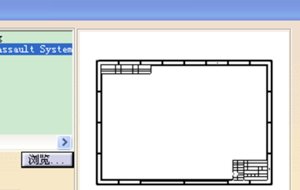

第七步、可得到如下的预览图，点击右下角插入即可，如下图所示。

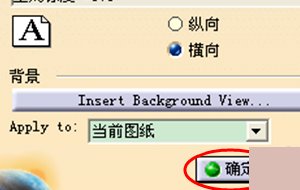

第八步、回到页面设置对话框，点击确认完成，如下图所示。
