钢材理论重量表
钢材理论重量表
钢材理论重量怎么计算
钢材理论重量计算公式表

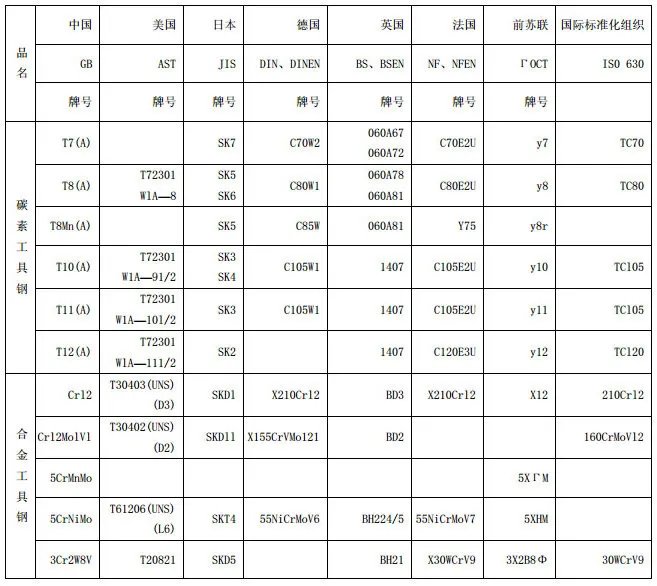

常用钢材牌号对照表

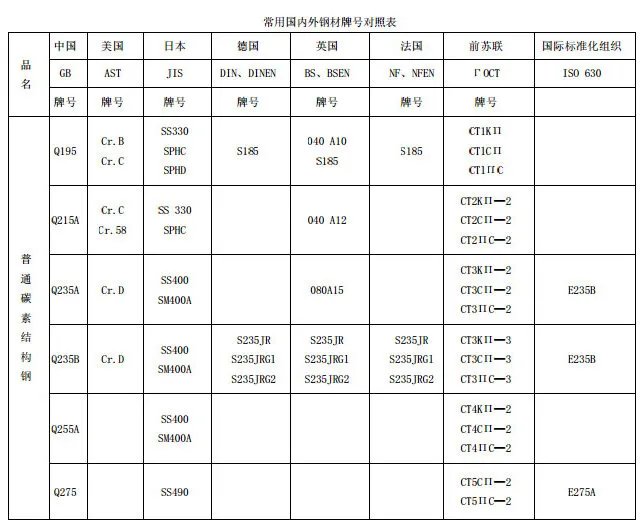

常用钢材牌号对照表1

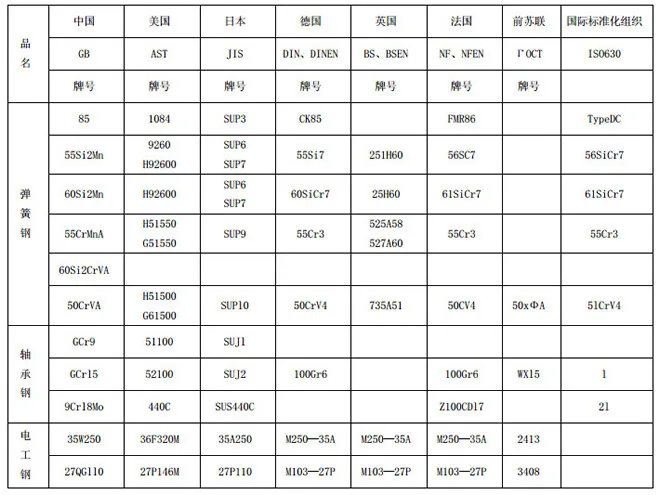

常用钢材牌号对照表2

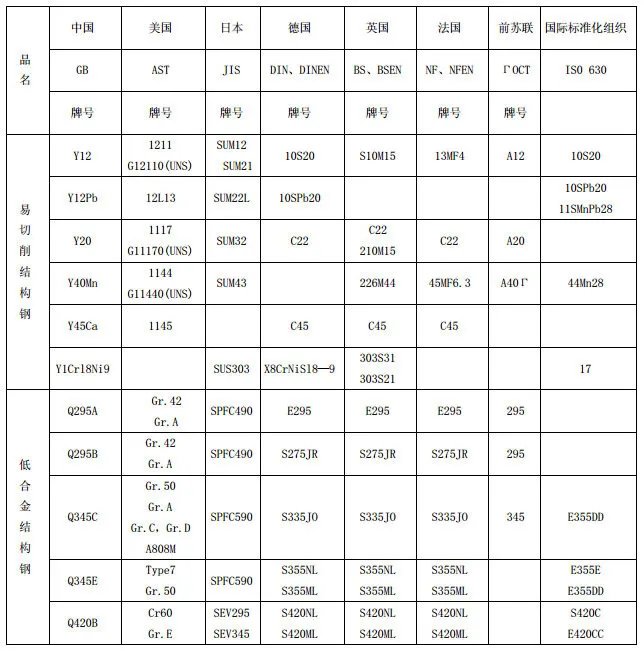

常用钢材牌号对照表3

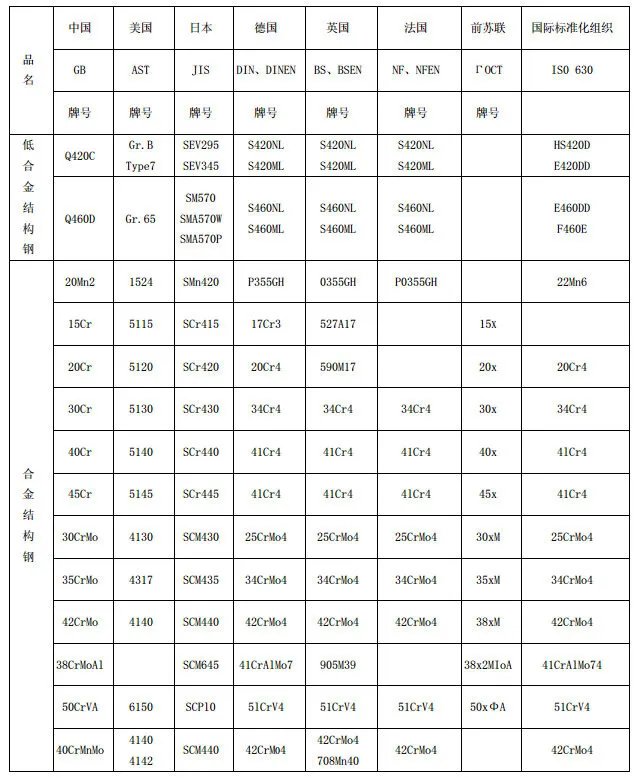

常用钢材牌号对照表4

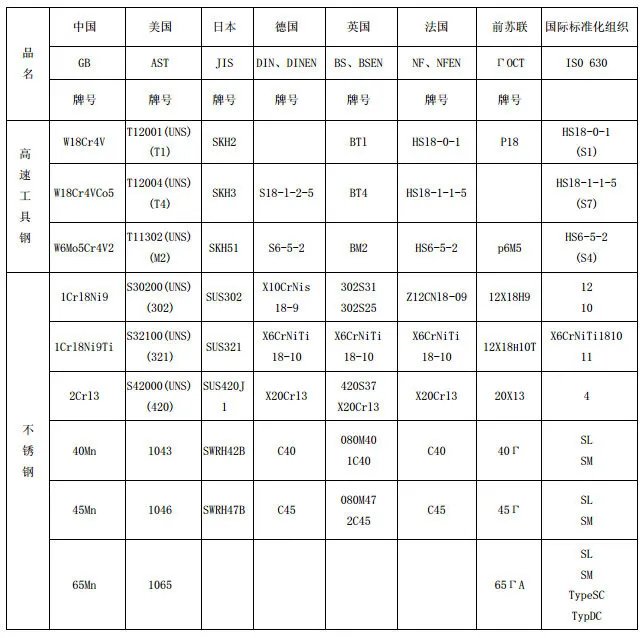

常用钢材牌号对照表5

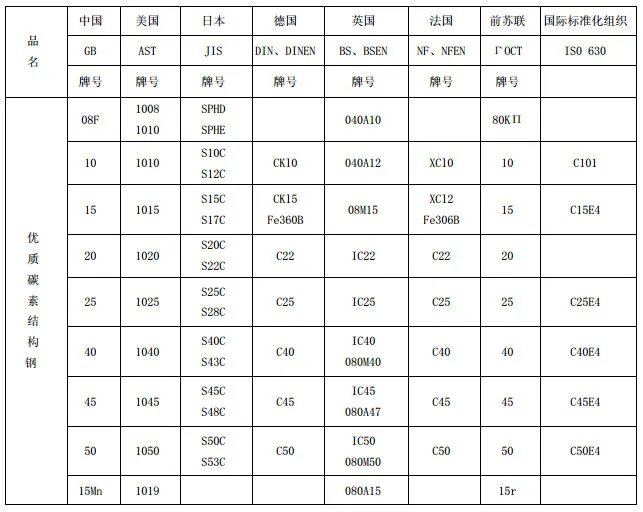

常用钢材牌号对照表6
常用钢材牌号对照表7

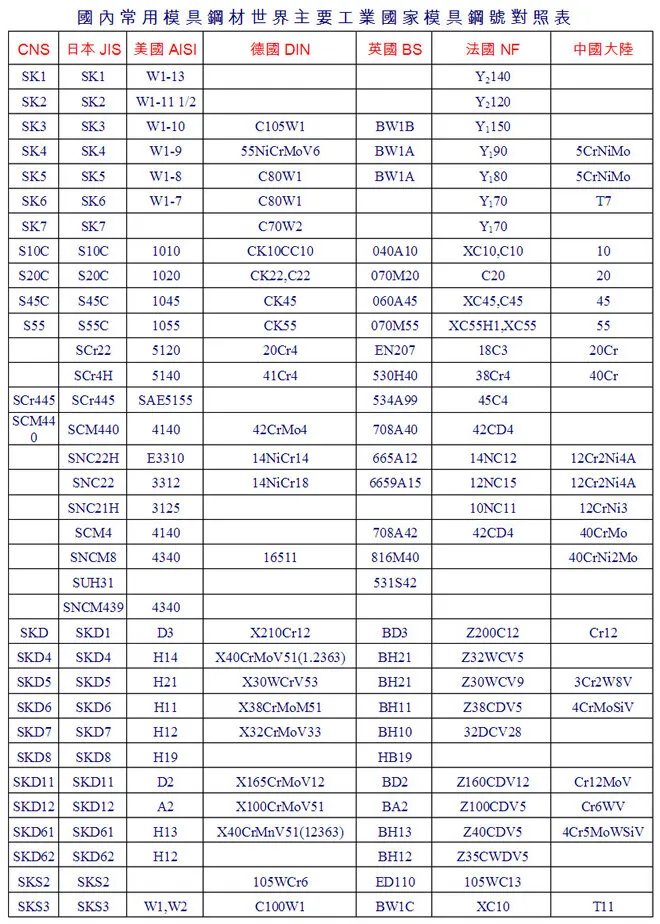

模具钢号对照表

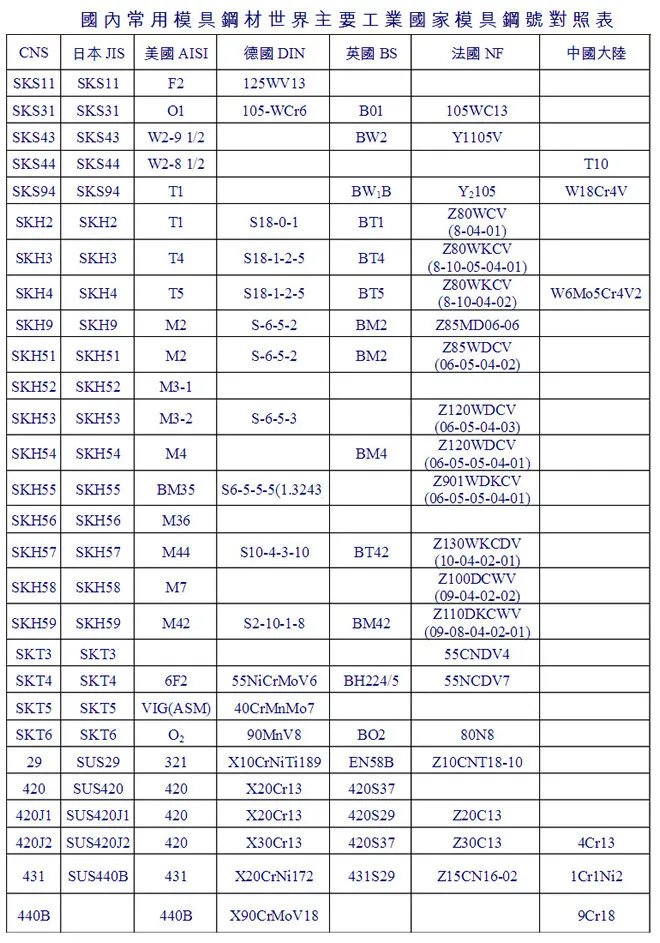

模具钢号对照表1
模具钢号对照表2
钢材的化学成分
钢材中除主要化学成分Fe铁以外，还含有少量的碳(C)、硅(Si)、锰(Mn)、磷(P)、硫(S)、氧(0)、氮(N)、钛(Ti)、钒(V)等元素，这些元素虽含量很少，但对钢材性能的影响很大。
碳是决定钢材性能的最重要元素，它影响到钢材的强度、塑性、韧性等机械力学性能。当钢中含碳量在0.8%以下时，随着含碳量的增加，钢的强度和硬度提高，塑性和韧性下降；但当含碳量大于1.0%时，随含碳量增加，钢的强度反而下降。一般工程用碳素钢均为低碳钢，即含碳小于0.25%，工程用低合金钢含碳小于0.52%。
钢中有益元素有锰、硅、钒、钛等，控制掺入量可冶炼成低合金钢。钢中主要的有害元素有硫、磷及氧，要特别注意控制其含量。磷是钢中很有害的元素之一，主要溶于铁素体起强化作用。磷含量增加，钢材的强度、硬度提高，塑性和韧性显著下降。特别是温度愈低，对塑性和韧性的影响愈大，从而显著加大钢材的冷脆性。磷也使钢材可焊性显著降低，但磷可提高钢的耐磨性和耐蚀性。硫也是很有害的元素，呈非金属硫化物夹杂物存在于钢中，降低钢材的各种机械性能。
由于硫化物熔点低，使钢材在热加工过程中造成晶粒的分离，引起钢材断裂，形成热脆现象称为热脆性。硫使钢的可焊性、冲击韧性、耐疲劳性和抗腐蚀性等均降低。氧是钢中有害元素，主要存在于非金属夹杂物中，少量熔于铁素体内。非金属夹杂物降低钢的机械性能，特别是韧性。氧有促进时效倾向的作用。氧化物所造成的低熔点亦使钢的可焊性变差。
